Quina és l'estructura bàsica de la vàlvula de papallona?

Quins són els components que formen l'estructura bàsica d'avàlvula de papallona?

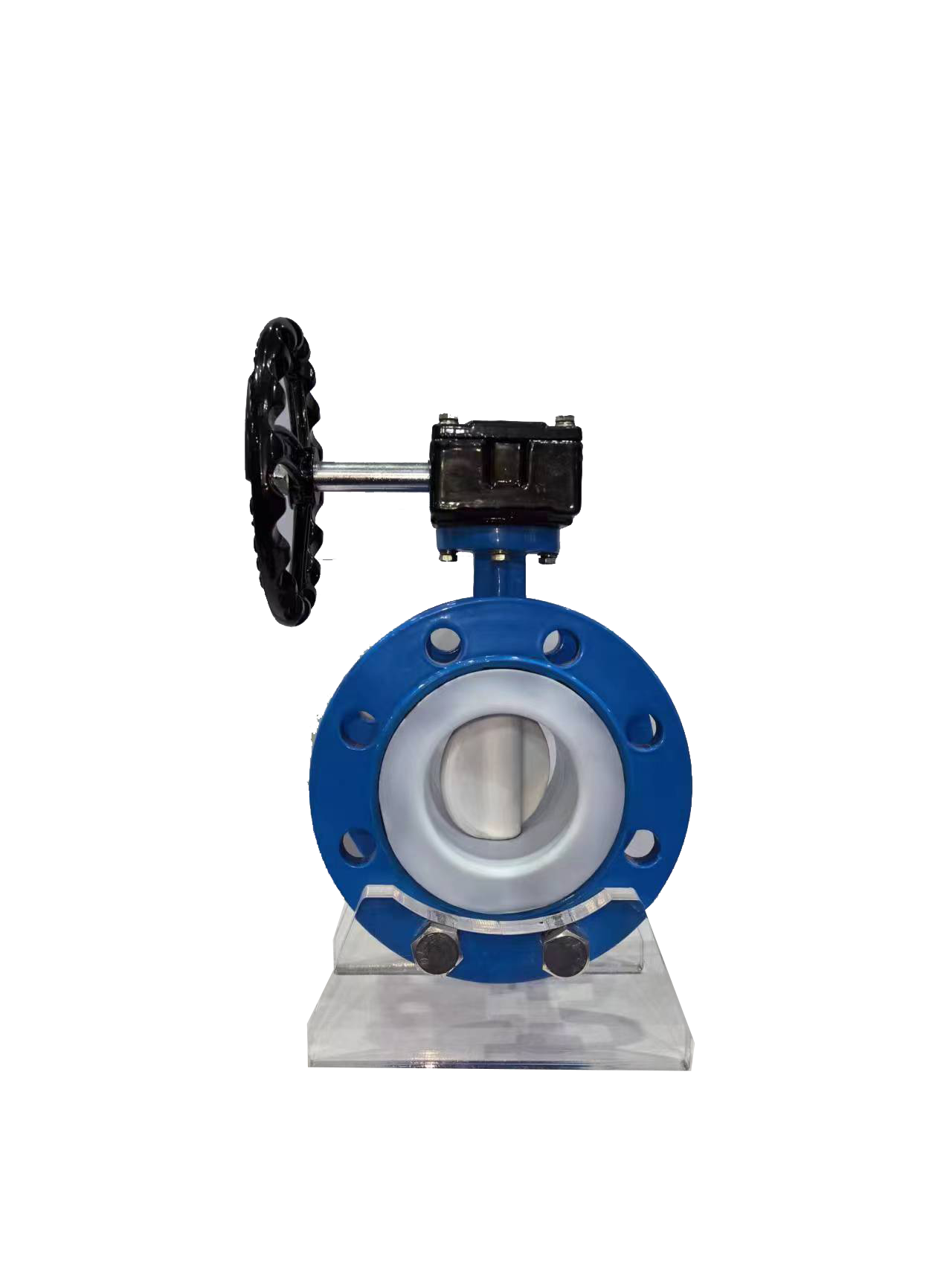

L'estructura bàsica d'avàlvula de papallonainclou principalment un cos de vàlvula, una tija de vàlvula, una placa de papallona i un component de segellat. El cos de la vàlvula sol ser una estructura cilíndrica recta amb parets interiors llises per reduir la resistència al flux mitjà; La tija de la vàlvula està connectada al dispositiu d'accionament i a la placa de papallona, ​​responsable de transmetre el parell i fer girar la placa de papallona; La placa de papallona és un component d'obertura i tancament que ajusta el flux girant al voltant de l'eix de la tija de la vàlvula (0 ° ~ 90 °), i la seva forma afecta directament la capacitat de flux; El component de segellat es compon d'un seient de vàlvula i material de segellat, que afecta directament la compatibilitat i el rendiment de segellat del medi.

Quins són els detalls clauvàlvula de papallonadisseny de plaques?

Com a component bàsic de les vàlvules de papallona, ​​el disseny de les plaques de papallona afecta directament les característiques de flux i el rendiment de segellat. La placa de papallona aerodinàmica estàndard té una vora en forma d'arc, que pot reduir la resistència al fluid, però el radi de curvatura ha de coincidir amb el diàmetre de la canonada, en cas contrari, és fàcil formar vòrtexs; Les plaques de papallona excèntrica (com ara excèntrica simple, doble excèntrica i triple excèntrica) redueixen el desgast de la superfície de segellat compensant el centre de la tija de la vàlvula, amb la placa de papallona excèntrica triple afegint un angle d'inclinació addicional per aconseguir fuites zero i resistència a alta temperatura i pressió; La placa de papallona irregular està dissenyada amb costelles de guia per als mitjans que contenen partícules per evitar el bloqueig de partícules.

Com afecta el rendiment del component de segellat de les vàlvules de papallona?

El component de segellat és la clau per aconseguir un tall mitjà i una regulació del cabal a les vàlvules de papallona. El material del seient de la vàlvula s'ha de seleccionar segons les característiques del medi, com ara el cautxú de nitril (NBR) amb bona resistència a l'oli però de fàcil enduriment a baixes temperatures i el cautxú fluorat (FKM) amb una forta resistència a la corrosió però d'alt cost; El seient de la vàlvula metàl·lica ha de coincidir amb la diferència de duresa del material de la placa de papallona per evitar fuites causades per la fricció mútua. A més, la relació de pressió de segellat s'ha de controlar amb precisió. Si és massa alt, provocarà una deformació del seient de la vàlvula, i si és massa baix, no s'ajustarà bé, afectant directament l'efecte de segellat.
