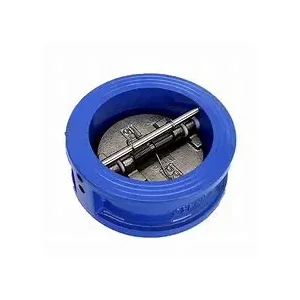

Vàlvula de revisió de papallones de ferro colat

La connexió de tipus hòst de la nostra vàlvula de verificació de papallona de ferro colat facilita la instal·lació. Es pot subjectar estretament entre dues brides, estalviant molt espai d’instal·lació i és molt adequat per a escenaris de disseny de canonades restringits a l’espai.

Estructura i principi de treball

(I) Disseny estructural

La vàlvula de comprovació de les hòsties de ferro colat es compon principalment de parts del nucli com el cos de la vàlvula, el disc de la vàlvula, la tija de la vàlvula, la molla (equipada amb alguns models). El cos de la vàlvula es fosa en fosa, proporcionant un suport sòlid i fonament estructural estable per a tota la vàlvula. El disc de la vàlvula és un component clau per aconseguir la funció de comprovació. La seva forma i el seu disseny estructural varien segons diferents condicions laborals. Les formes comunes inclouen disc únic i disc doble. La tija de la vàlvula s’utilitza per connectar el disc de la vàlvula i guiar la seva trajectòria de moviment per assegurar -se que el disc de la vàlvula es mou amb precisió i fluïdesa durant l’obertura i el tancament. Algunes vàlvules de revisió estan equipades amb molles. La funció de la molla és ajudar el disc de la vàlvula a tancar -se, millorar el segellat en tancar -se i reduir fins a cert punt l’aparició de martell d’aigua.

(Ii) Mecanisme de treball

Quan el medi flueix en la direcció normal, la pressió generada pel medi empeny el disc de la vàlvula per superar la seva pròpia gravetat i la seva possible resistència a la molla, de manera que el disc de la vàlvula gira al voltant de la tija de la vàlvula o l’eix del passador per obrir -la. En aquest moment, el medi pot passar per la vàlvula sense problemes i tot el sistema de canonades es troba en un estat de flux normal. Una vegada que el medi tingui tendència a fluir enrere, la pressió inversa generada pel flux de fons del medi i la gravetat del disc de la vàlvula en si farà que el disc de la vàlvula giri en el sentit contrari ràpidament i s’ajusti fortament al seient de la vàlvula, tallant així el canal de reflux del medi, evitant el flux de fons del medi i assegurant que el medi del sistema de gasoducte sempre manté un flux únic.

Paràmetres tècnics
